Sistema de almacenamiento de energía industrial comercial solar con costo de almacenamiento de batería
El sistema de almacenamiento de energía comercial e industrial de 233KWH adopta una estrategia avanzada de enfriamiento líquido a nivel de gabinete y equilibrio de temperatura. La diferencia de temperatura de la celda es inferior a 3 °C, lo que mejora aún más la consistencia de la temperatura de la celda y prolonga la vida útil de la batería. El diseño modular hace que la solución paralela sea más flexible y tenga una mayor densidad de energía, lo que mejora significativamente la economía, la seguridad y la comodidad de construcción de los proyectos ESS.

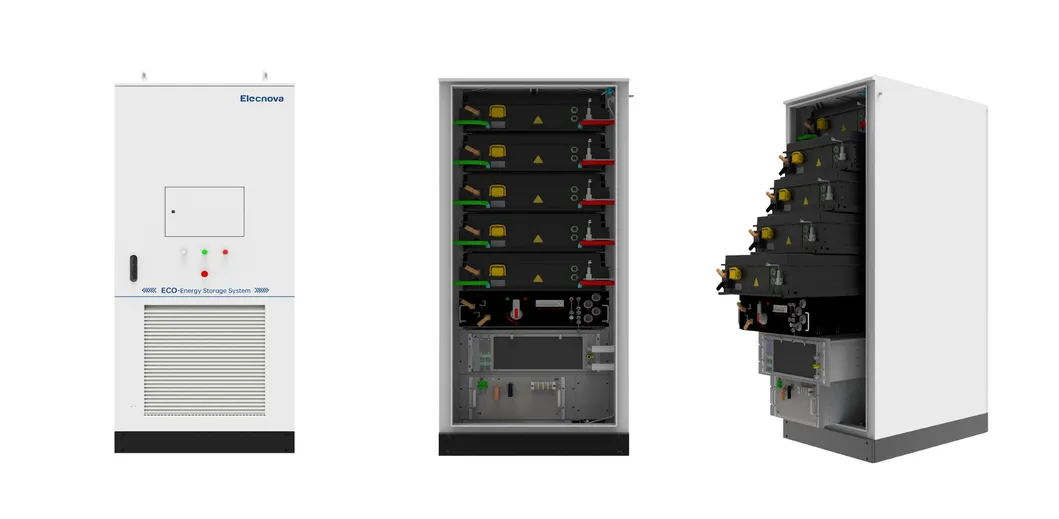

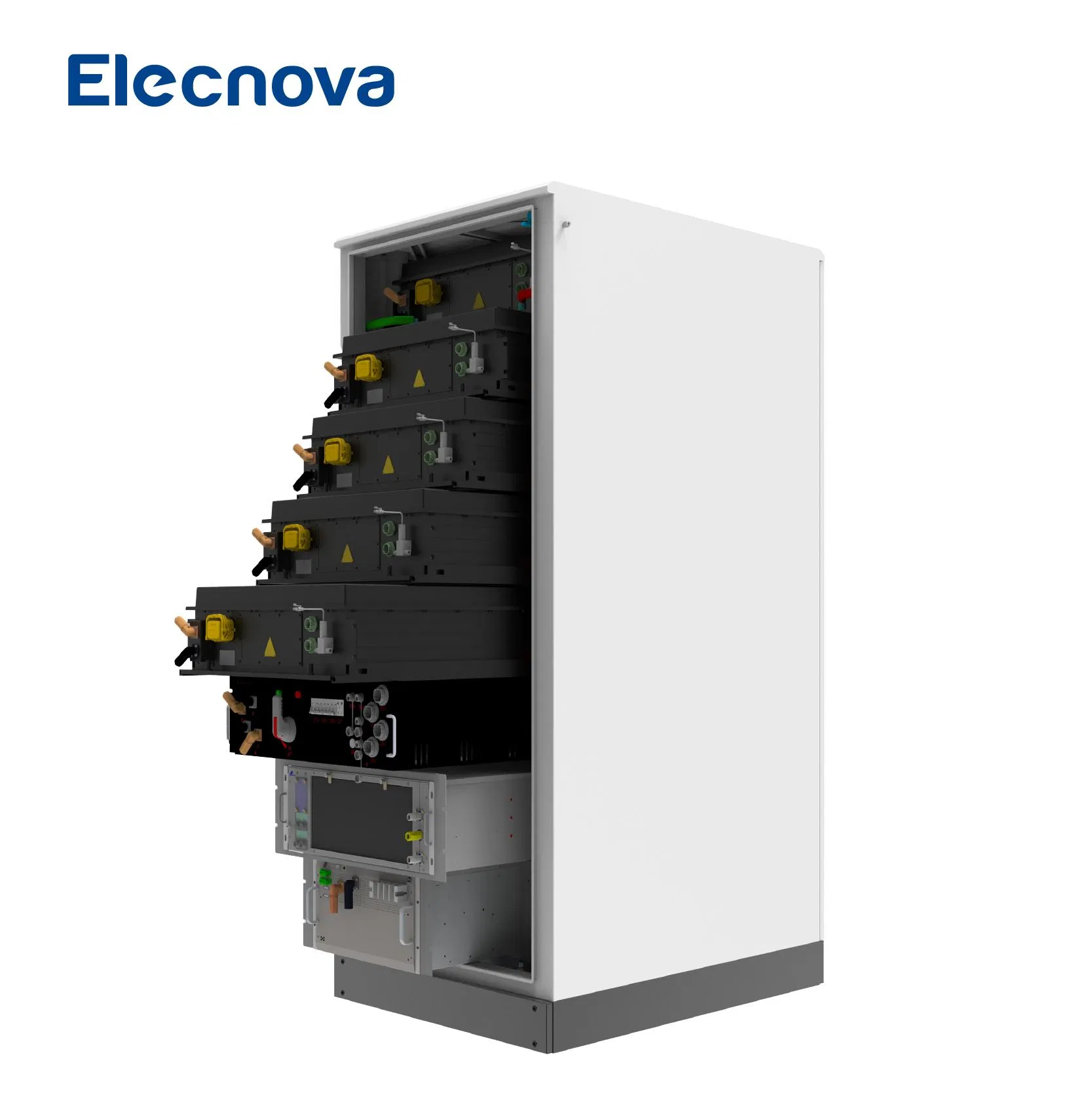

El diagrama de estructura de 3D

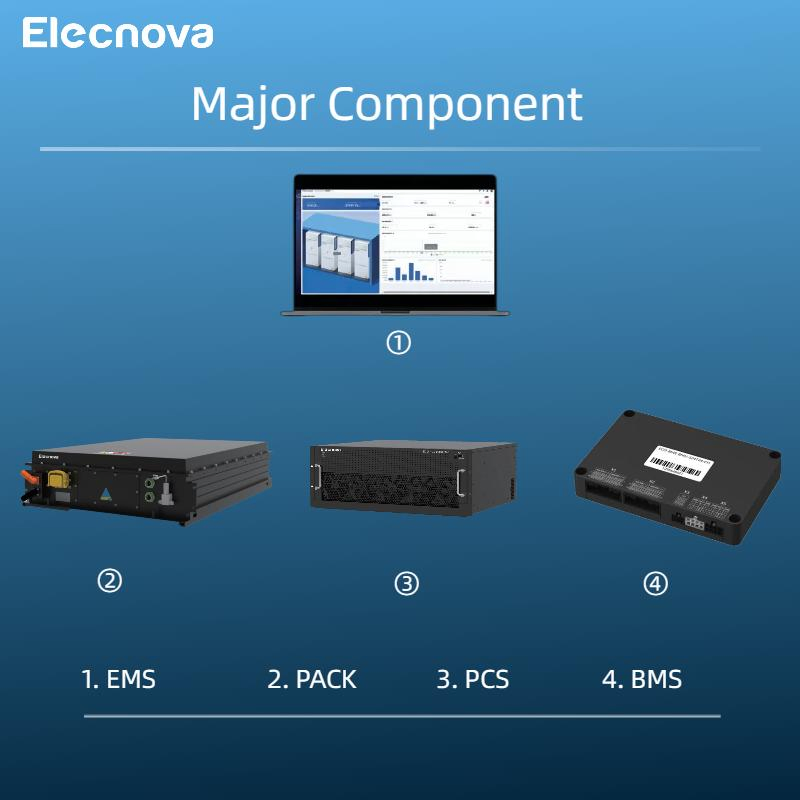

Componentes clave (autodesarrollado)

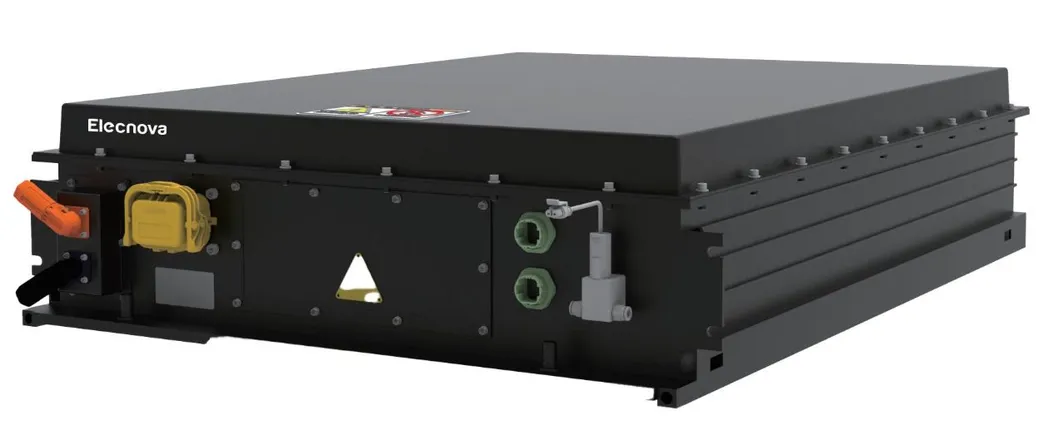

EL PACK refrigerado por líquido consiste en células LFP, agrupadas en 1P52S. Con BMU integrado, conectores HV, placa de refrigeración líquida módulo, componentes estructurales fijos, estos accesorios permiten que el módulo PACK tenga funciones de protección como sobretensión, subtensión, sobrecorriente, aislamiento, cortocircuito, y sobrecalentar. Combinado con PCS, logra energía carga y descarga.

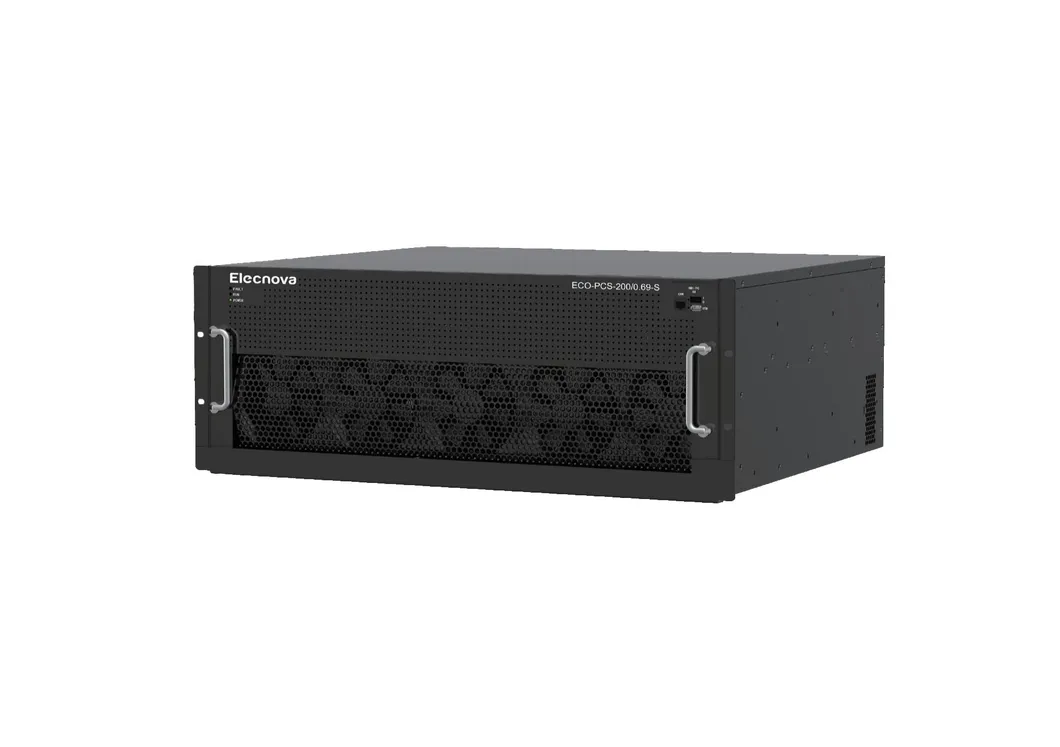

El PCS es un inversor modular diseñado específicamente para sistemas de almacenamiento de energía a pequeña escala. Logra la conversión de energía bidireccional en ESS y puede cumplir con los requisitos de varios escenarios como C&I ESS, almacenamiento de energía de subestación, PV-plus microgrid con ESS.
BMS soporta dos arquitecturas: Arquitectura de tres niveles (BMU+BCU+BAU) y arquitectura de dos niveles (BMU+BCU). BMU, BCU y BAU respectivamente, otras protecciones a nivel DE PACK, a nivel de clúster y a nivel de matriz contra sobrecargas, descargas excesivas, sobrecorriente, sobrecalentamiento y cortocircuito para grupos de baterías. Se proporciona un control en tiempo real del estado de seguridad de la batería, diagnóstico de fallos y advertencias.

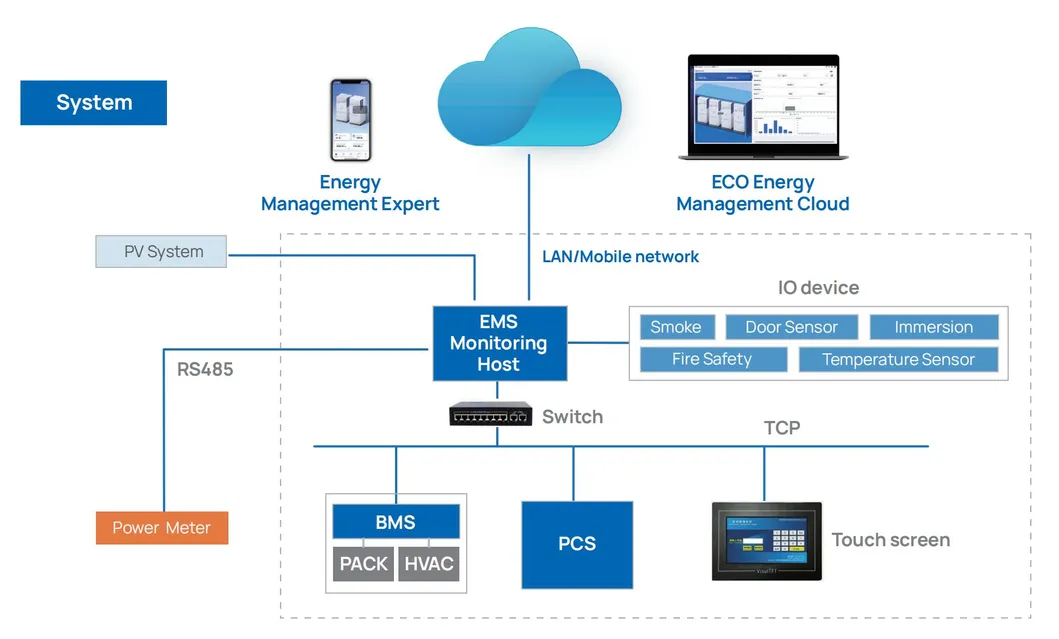

El sistema adopta un diseño de arquitectura integrada, y es adecuado para el usuario de la ESS, microgrid y PV-plus ESS y más. Garantiza que el sistema funcione de forma óptima en todo momento, maximizando los beneficios generales y acortando el ROI.
| Lado DC | |
| Tipo de célula | LFP280Ah |
| PAQUETE | 46,592kWh/1P52S |
| Sistema Batería | 233,96kWh/1P260S |
| Rango de tensión | 728~936Vdc |
| Clasificación de entrada DE PAQUETES | IP65 |
| Lado AC | |
| Potencia nominal | 100kW |
| Máx. Potencia | 110kW |
| THDi | <3% |
| Relación de CC | <0,5% IP |
| Tensión nominal | 400VAC/3P+N+PE |
| Frecuencia nominal | 50/60 Hz |
| General | |
| Eficiencia del sistema | ≥90% |
| Tasa de carga/descarga | 0,5P |
| DoD | 95% |
| Precisión SOC | <3% |
| Ciclo de vida | ≥8.000 veces |
| Tiempo de conmutación | <100ms |
| Conectividad | Ethernet /RS485 |
| Clasificación de entrada | IP55 |
| Refrigeración | Refrigeración activa por líquido |
| Temperatura de funcionamiento | -25ºC~55ºC |
| Humedad | 0-95% HR, sin condensación |
| Ruido | ≤75dB |
| Altitud | ≤2.000m (disminución de potencia por encima de 2.000m) |
| Seguridad contra incendios | NOVEC1230/aerosol |
| DIMENSIONES (AN.*PR.*AL.) | 1.050*1.350*2.400 (mm) |
| Peso | 2.500kg |
Las soluciones de ESS pueden ser ampliamente utilizadas en estos escenarios: Parque Industrial, fábrica, Microgrid, Estación de carga EV, complejos comerciales, Centro de datos y así sucesivamente.
¡Envíe una consulta para obtener un presupuesto y tener la oportunidad de obtener un cupón de $100, esperamos con interés trabajar con usted!

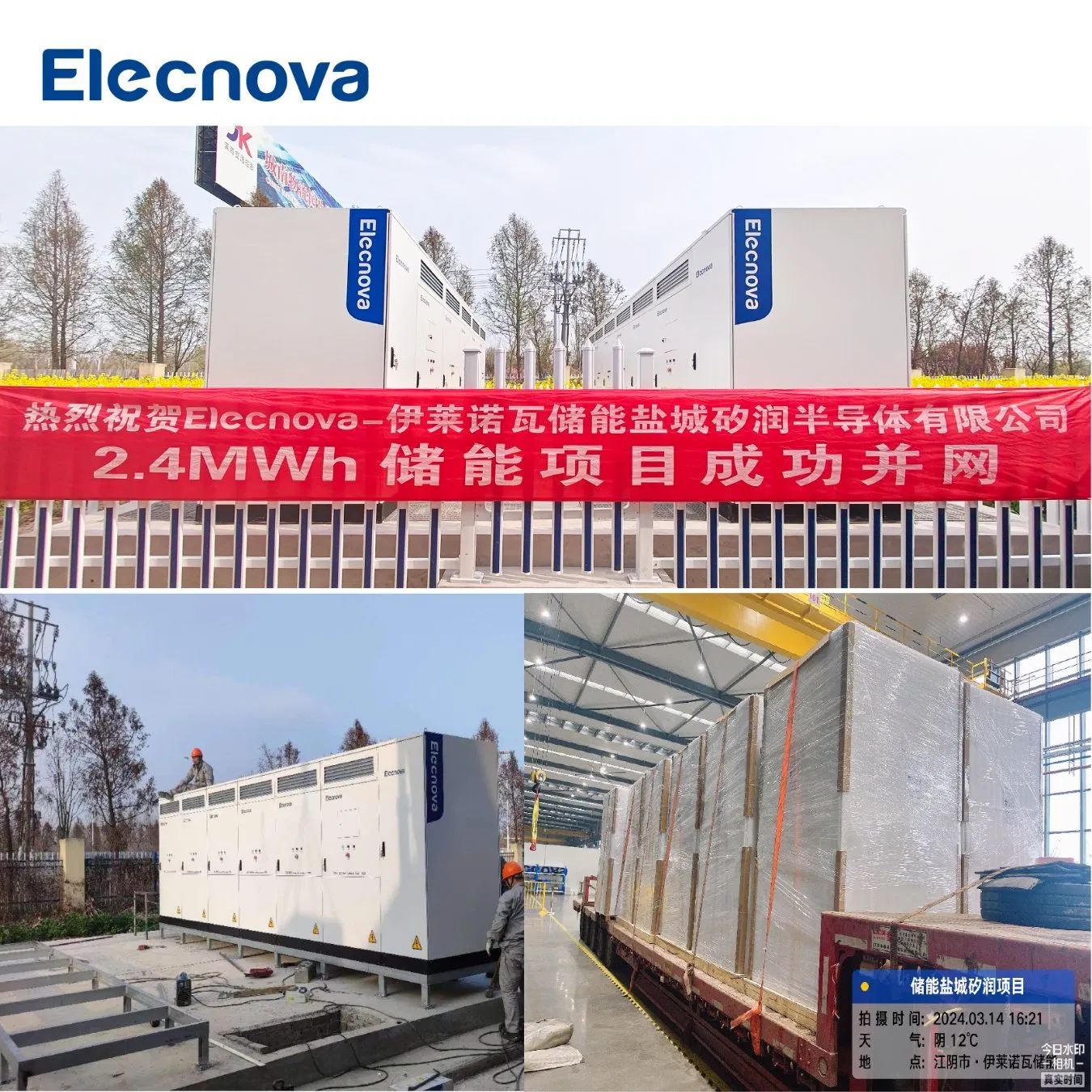

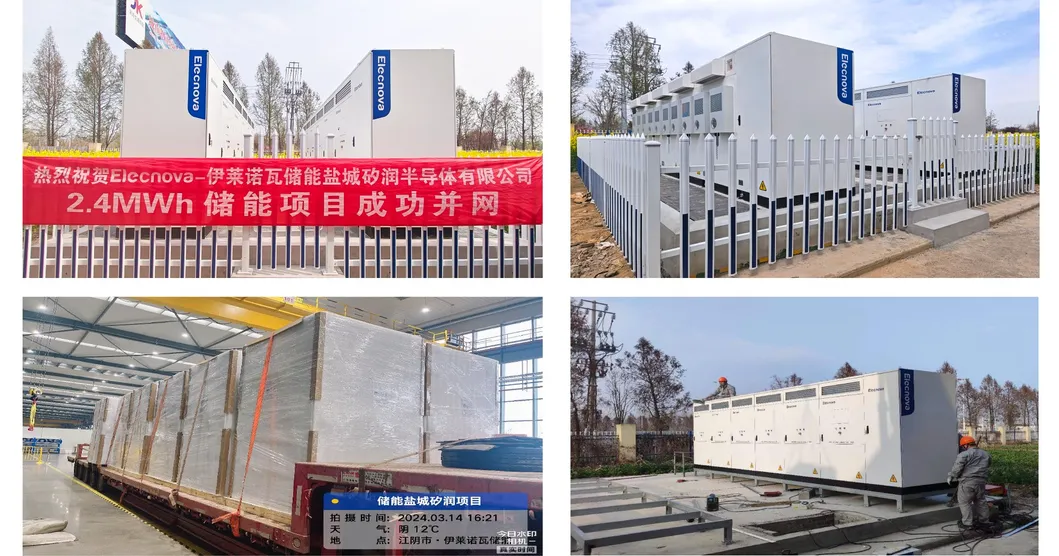

¡Proyecto de almacenamiento de energía de 2,4MWh conectado con éxito a la red! El proyecto adopta tecnología y equipos avanzados de almacenamiento de energía, que tienen las características de alta eficiencia, estabilidad y seguridad.
