| Configuración del Sistema Solar de 50KW | |||||
|---|---|---|---|---|---|
| No. | Nombre del Producto | Modelo / Especificaciones | Unidad | Cantidad | Comentario |
| 1 | Módulo solar | BSM560M10-72HPH | Pc | 96 | 16 uds. por cadena, 6 cadenas en total. Total: 53.76KW |
| 2 | PV caja combinadora | 6 Entradas y 6 Salidas | Pc | 1 | 1000V de tensión en circuito abierto, corriente de cortocircuito de 14.14A |
| 3 | Inversor híbrido | EEB50KH3 | Pc | 1 | Trifásico 400V 50Hz, 4 grupos MPPT, 2 cadenas por grupo |
| 4 | Batería de litio | 51,2V 280Ah (incluye BMU, cables y cable de alimentación) | Pack | 7 | 7 uds. en el grupo 1. Total: 100.352KWH |
| 5 | Caja de control de alta tensión | Pieza | 1 | - | |
| 6 | Rack de la batería | Establecer | 1 | - | |
| 7 | Cable convertidor de batería | Pieza | 2 | Corriente nominal 100A, dos clústeres de baterías con cable de 35 mm² | |
| 8 | Control remoto | Monitoreo WiFi | Establecer | 1 | Equipado |
| 9 | Conectores MC4 | Correspondencia uno a uno | Par | 24 | - |
| 10 | Cable PV | PV1-F 1*4mm² | Metro | 600 | - |
| 11 | Kits de montaje | Kits de montaje para suelo o techo personalizados | Establecer | 1 | - |
| Solo se utiliza equipo de energía confiable y aprobado. | |||||

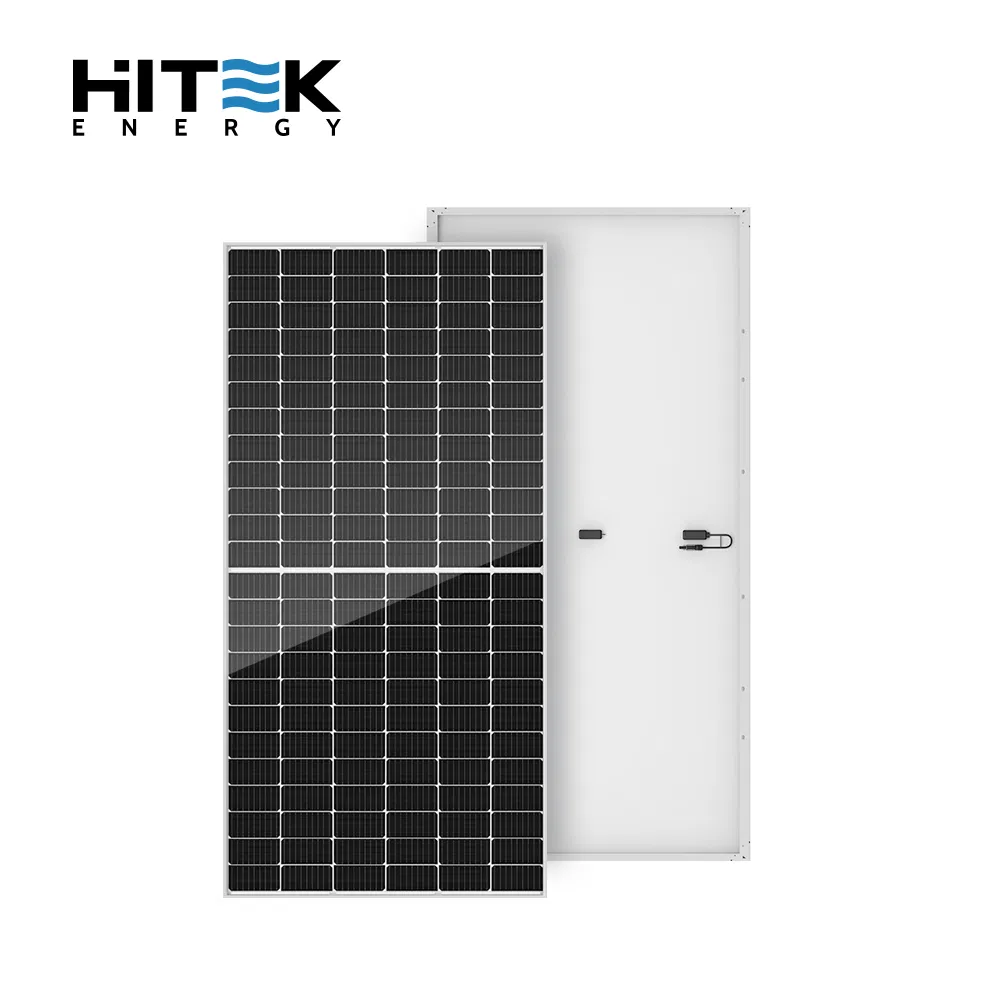

Modelo: HT560M-72
Pico de potencia: 560Wp
Tensión en circuito abierto (Voc): 49.84V
Corriente de cortocircuito (Isc): 14.14A
Tensión a máxima potencia (Vmp): 41.08V
Corriente a máxima potencia (Imp): 13.64A
Dimensiones: 2279 * 1134 * 35 mm
Peso: 28.0 ± 3% kg
Inversor solar híbrido diseñado para aumentar la independencia energética de usuarios residenciales y comerciales. Cuenta con monitoreo inteligente y actualización remota de firmware, función integrada contra retroalimentación a la red, opción AFCI y apagado rápido listo. Modos de funcionamiento configurables para optimizar el uso de energía.
Compatible con la inicialización de la estación con un solo clic. Simplifica el registro y diagnóstico de problemas de forma remota. Cuenta con registros de seguridad trazables y almacenamiento de datos históricos del ciclo de vida útil del sistema para garantizar su fiabilidad.

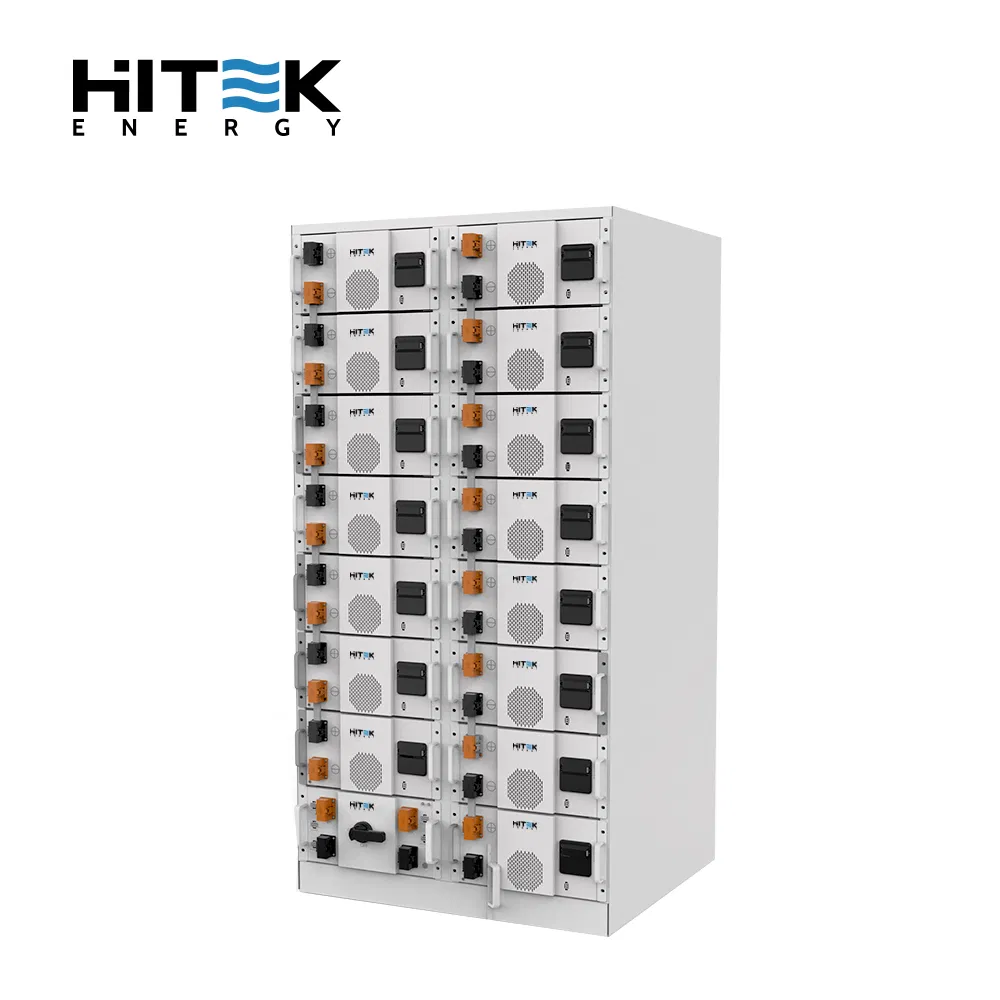

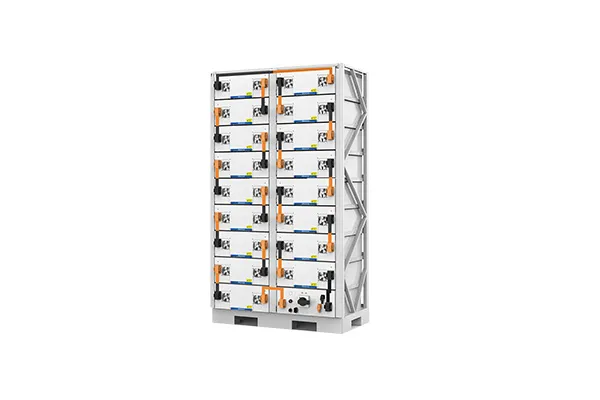

Baterías montadas en rack de ciclo profundo para una larga vida útil y descarga de alto rendimiento. Fáciles de instalar y mantener. Compatibles con tecnologías AGM, GEL y LiFePO4 de iones de litio. Ofrece más de 6,000 ciclos de vida con hasta un 90% de profundidad de descarga (DOD), ideales para amplio rango de temperatura ambiente.
Garantiza la seguridad operativa del sistema solar. Diseñado para una tensión nominal de hasta 1,000 VCC. Tipos de conexión compatibles: M20, M25 y MC4. Corrientes nominales disponibles: 16A y 20A.

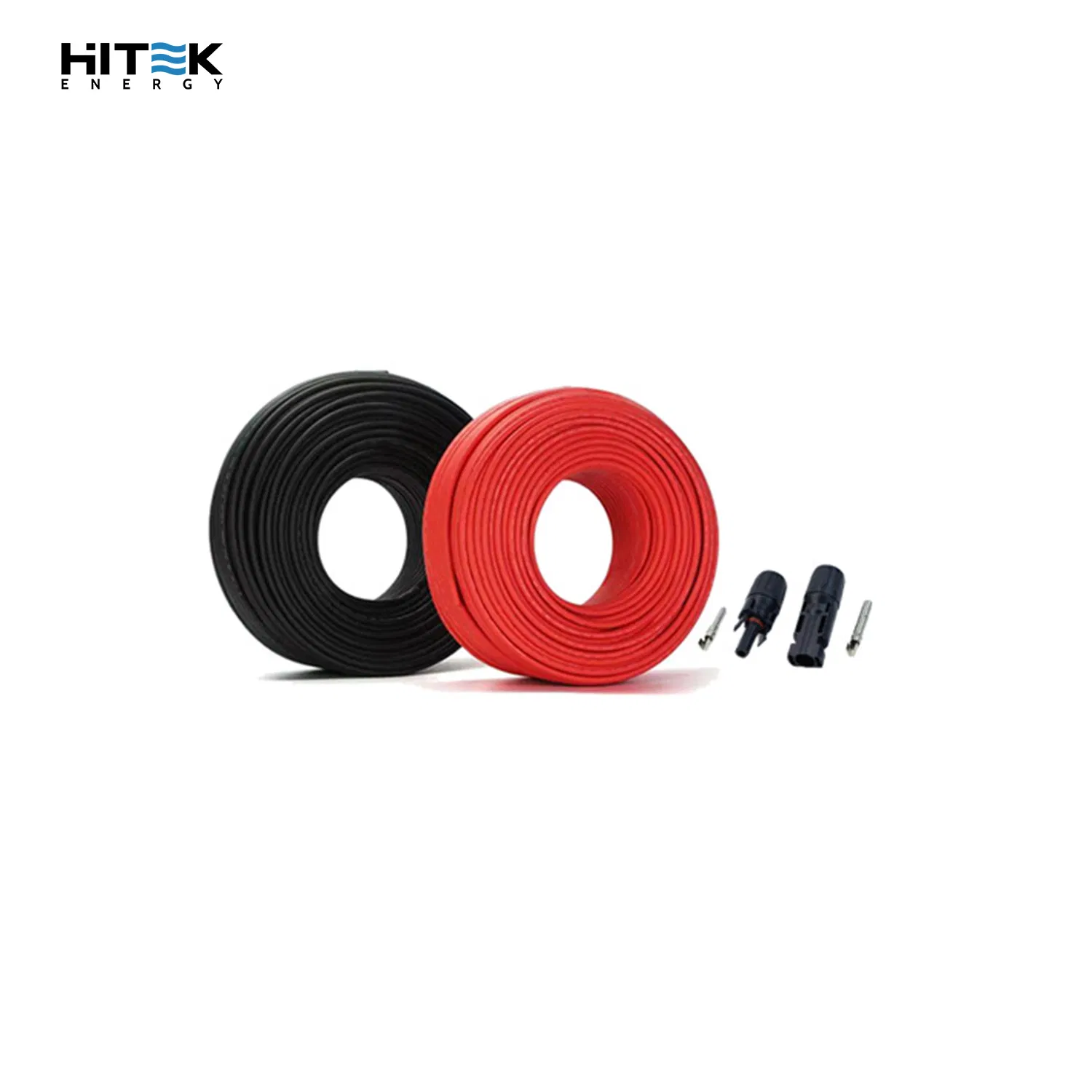

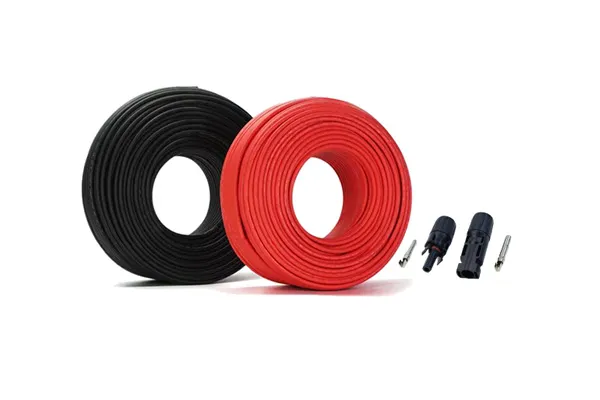

Sección del cable: Opciones de 4mm² y 6mm².
Tensión nominal: 600 VCC / 1000 VCC (TUV).
Corriente nominal: 55A / 70A.
Colores: Negro y rojo opcionales.
Vida útil estimada: Mayor o igual a 25 años.

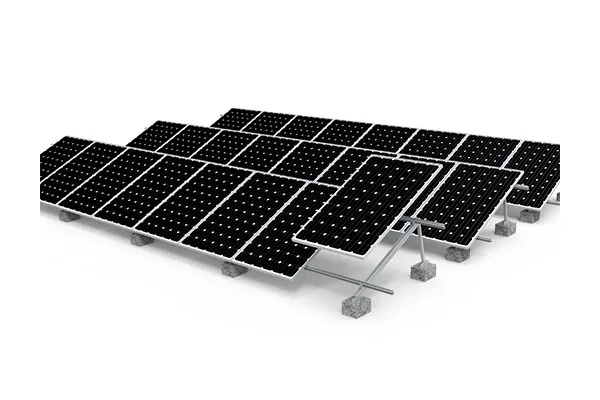

Guía de montaje y kit de empalme fabricados en aleación de aluminio de alta resistencia (AI6005) y tornillería de acero inoxidable (SUS304). Abrazaderas intermedias y finales ajustables para módulos de 30, 35 y 40 mm. Ofrece soportes adaptables para techos de teja, chapa o instalaciones a tierra.
"Trabajemos juntos por un futuro mejor, más brillante y más verde."

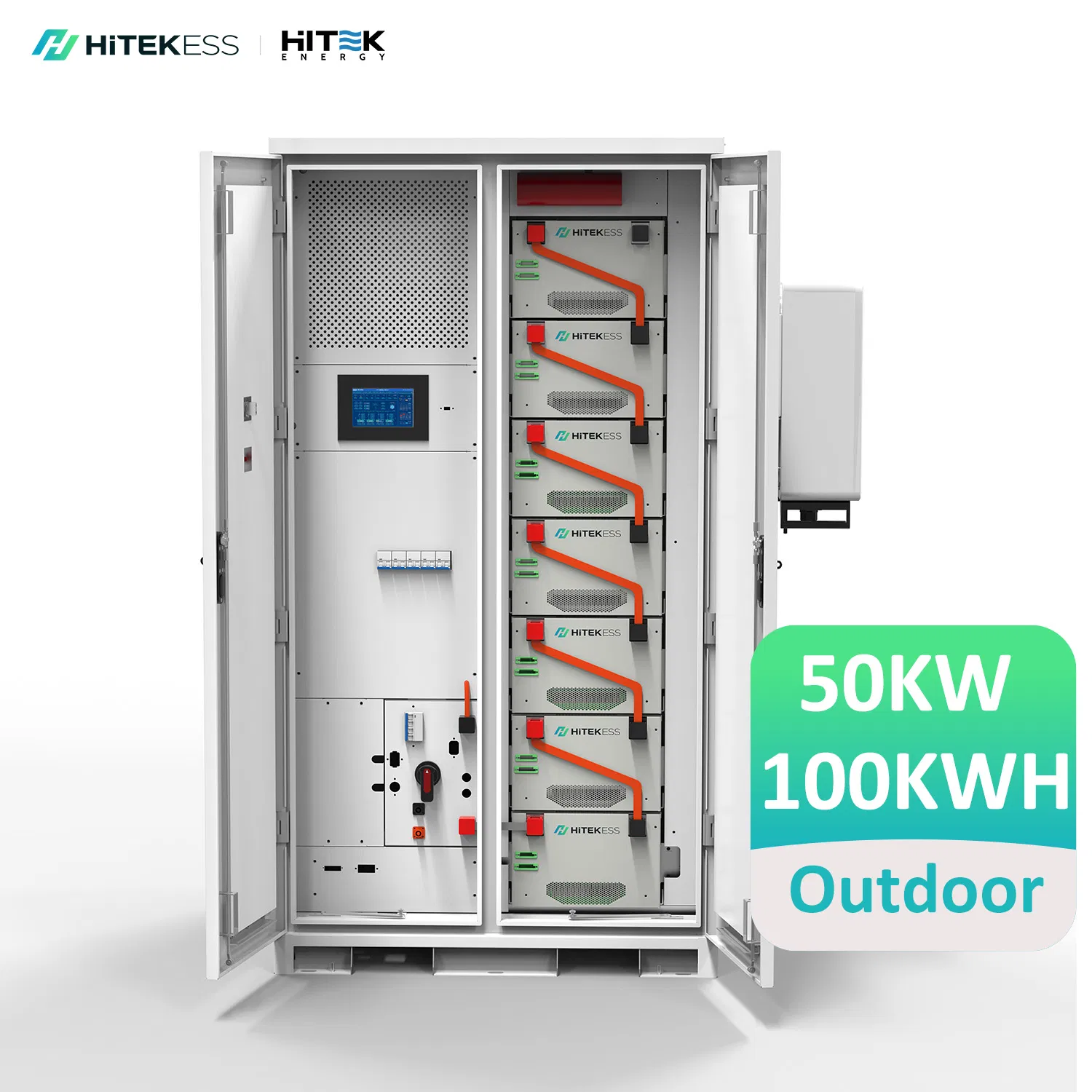

El sistema incluye 96 módulos solares monocristalinos de 560W, un inversor híbrido trifásico de 50kW, 7 packs de baterías de litio de alta tensión (100.352kWh en total), cajas combinadoras de protección, racks de almacenamiento, cableado de CC y estructuras de montaje adaptables.

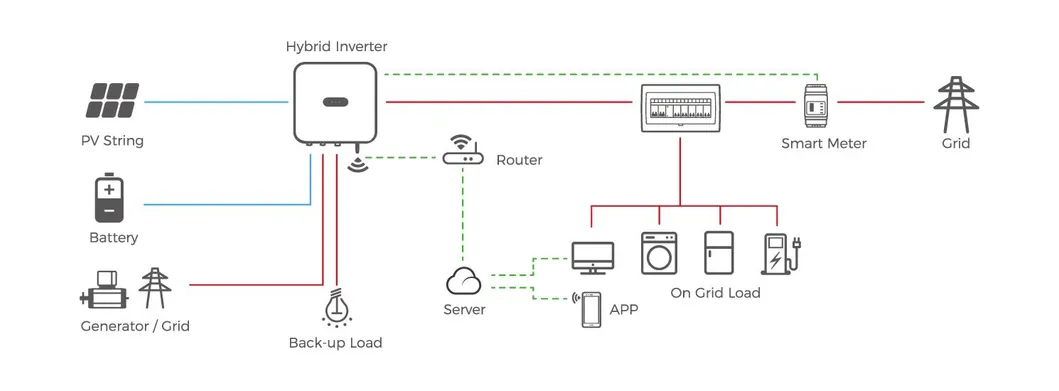

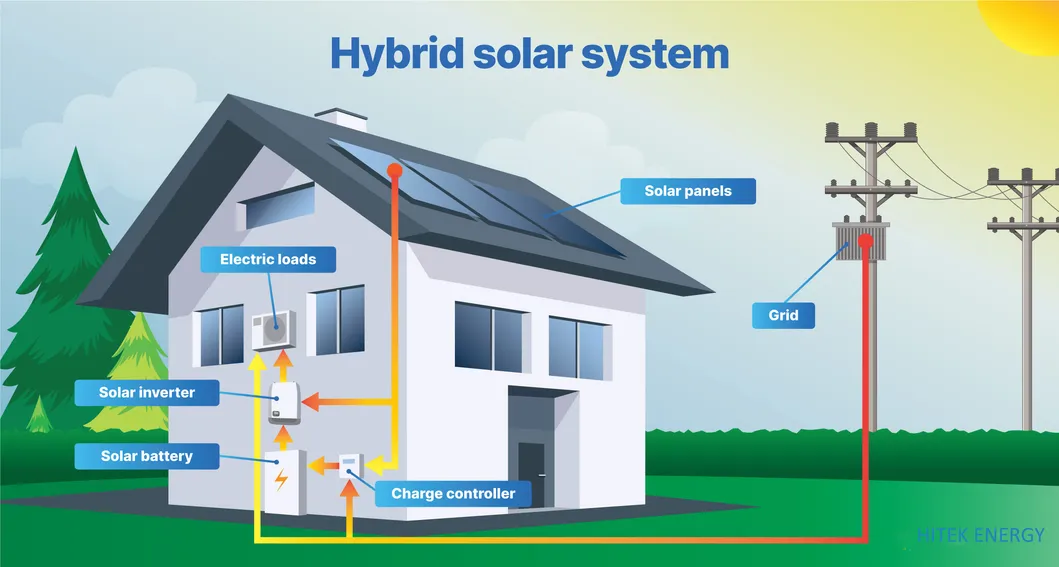

Un sistema híbrido combina la generación fotovoltaica con el almacenamiento en baterías y la red eléctrica pública. El sistema prioriza el uso de energía solar directa. El excedente se almacena en las baterías y, si estas están llenas, puede inyectarse a la red. Por la noche o ante apagones, el sistema utiliza la energía acumulada en las baterías.
Las baterías LiFePO4 de ciclo profundo integradas en este sistema ofrecen una vida útil de más de 6,000 ciclos a un 90% de profundidad de descarga (DOD), asegurando un funcionamiento estable y eficiente durante muchos años.
Sí, incluye un módulo de comunicación inteligente WiFi/LAN/GPRS que permite supervisar en tiempo real la generación de los paneles, la carga de las baterías y los consumos a través de una aplicación móvil o plataforma en línea.
Todos los componentes principales están certificados bajo estrictas normativas internacionales como ISO para control de calidad, marcado CE de conformidad europea, certificaciones TUV y certificaciones específicas para baterías de litio (UN38.3) y red (EN50549).
