| Nombre del Componente | Descripción Técnica (10KW On-Grid) | Cantidad |
|---|---|---|
| Panel solar | Módulo fotovoltaico de 144 celdas Mono/Poly 460W | 24 piezas |
| Interruptor de desconexión de CC | IP66 1000V de CC 16A | 2 unidades |
| Inversor On-Grid | Monofásico de 10KW | 1 unidad |
| Interruptor de desconexión de CA | IP66 1000V CA 32A | 1 unidad |
| Cable DC | 4 mm² | 200 metros |
| Conector MC4 | 4 mm² 1000V de CC | 10 pares |
| Sistema de montaje | Estructura de techo inclinada personalizada (opcional) | 1 juego |
| Herramientas de PV | Cortador y pelador de cables, herramienta de desmontaje MC4 | 1 juego |

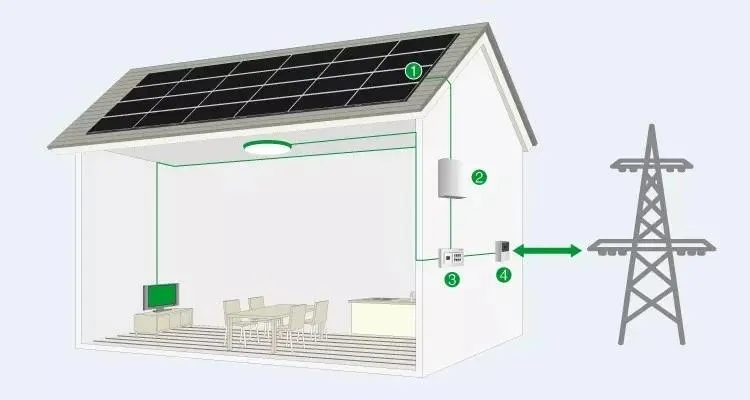

| 1. Panel Solar | 2. Inversor de Red | 3. Caja de Control | 4. Medidor de Potencia |
|---|

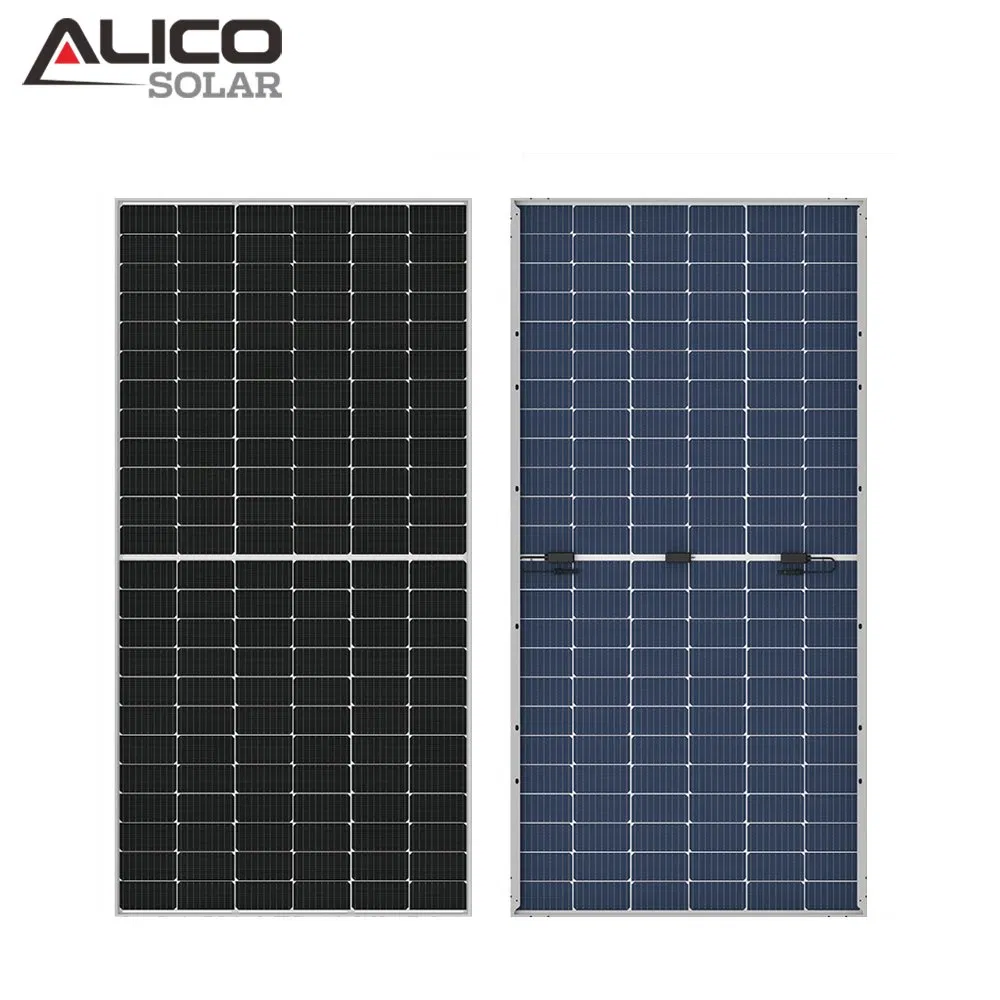

Potencia de pico nominal: 460W (Media celda)
Tensión de potencia máxima: 41,3V
Corriente de potencia máxima: 11,02A
Tensión en circuito abierto: 49,3V
Corriente de cortocircuito: 11,66A
Dimensiones: 2008 × 1002 × 35 mm
Peso: 22,5 kg
Potencia máxima de entrada de CC: 5,8KW
Tensión de entrada máxima de CC: 600V
Rango de tensión MPPT: 90-520V
Tensión nominal de red: 208/240V (EE.UU.) / 230V (UE)
Garantía: 5 años (UE) / 10 años (EE.UU.)
Monitoreo opcional: Dispositivo Wifi, Lan y GPRS
El registrador de datos permite transmitir la información del sistema de energía solar en tiempo real. Le mantiene informado sobre el rendimiento de su planta fotovoltaica y las condiciones ambientales en cualquier momento y lugar a través de la web o aplicación.
Disponible para PC, iOS y Android (conectividad Wi-Fi, Lan o GPRS).
Rieles y empalmes de riel: Al6005 y pernos SUS304.
Abrazaderas intermedias y laterales: Adaptables para 35, 40, 45, 50 mm.
Accesorios opcionales: Soporte en L para techos de asfalto y pernos de suspensión.
Accesorios de puesta a tierra y clips de cable incluidos de forma opcional.
Sección del cable: 4 mm² (6 mm² opcional).
Tensión nominal: 600 VCC (UL) / 1000 VCC (TUV).
Corriente nominal: 55A / 70A.
Color: Negro y Rojo disponibles.
Vida útil útil estimada: ≥ 25 años.
Pelador y cortador de cables profesionales.
Herramienta de crimpado compatible con MC3 y MC4.
Juego de llaves de desconexión y montaje de conectores MC4.
El sistema genera electricidad a partir de los paneles solares y la convierte de CC a CA mediante el inversor. Esta energía se consume directamente en el hogar o industria y, si hay excedentes, se inyectan a la red eléctrica pública bajo el esquema de medición neta local.
El kit incluye 24 paneles solares de alta eficiencia de 460W, 1 inversor monofásico de 10KW conectado a la red, conectores MC4, cables de corriente continua de 4mm², disyuntores de seguridad CA/CC y las herramientas especiales para la instalación fotovoltaica.
Por razones de seguridad técnica y normativas nacionales (protección anti-isla), los sistemas On-Grid sin baterías se apagan automáticamente durante un corte de energía para evitar que se envíe corriente a la red mientras se realizan reparaciones en las líneas.
El sistema cuenta con un registrador de datos inteligente (Datalogger Stick) que se conecta a internet vía Wi-Fi, Ethernet o GPRS. Permite supervisar la producción energética y el rendimiento ambiental desde cualquier ordenador o teléfono inteligente (iOS/Android).
El mantenimiento es mínimo. Se recomienda limpiar periódicamente la superficie de los paneles solares con agua para retirar el polvo y la suciedad que puedan bloquear la luz del sol, asegurando así un rendimiento óptimo de generación de energía.
Los paneles monocristalinos incluidos ofrecen una excelente durabilidad y rendimiento garantizado por más de 25 años. Por su parte, los inversores de alta calidad cuentan con garantías de fabricante que van de los 5 a los 10 años.
